海陸風電防雷解決方案-風電浪涌保護器的選擇【杭州易造】

發布時間:2022-02-26 瀏覽量：4025 作者：易造科技-小褚

海陸風電防雷解決方案-風電浪涌保護器的選擇，風能作為當前技術最成熟最具備規模開發條件的可再生潔凈能源之一，風力發電為人與自然的和諧發展帶來了巨大的機會。由于風力發電機組是在自然環境下工作，不可避免的會受到自然災害的影響，雷擊就是最為突出的問題之一。

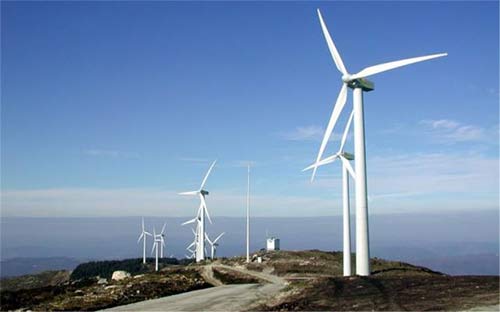

海陸風電防雷解決方案-風電浪涌保護器的選擇

海上風電和陸地風電的風力發電機組安裝位置容易遭受雷擊，由大量敏感的電子元件集成，昂貴的造價和維護成本決定了它對雷電防護系統的強烈需求，易造為風力發電提供了全面而又高效的海陸風電防雷解決方案。

風電系統設備的雷電及過電壓保護

1.雷電對風力發電系統設備的影響

a.直擊雷：風力發電站通常會建在空曠的高原或者海上，通常為雷電多發區，所以雷電很可能直接擊中風力發電設備，造成設備的損壞，從而無法發電。

海陸風電防雷解決方案-風電浪涌保護器的選擇-直擊雷

b.感應雷：遠處的雷電閃擊，由于電磁脈沖空間傳播的緣故，會在風力發電設備內部以及變壓器產生浪涌過電壓，損壞電氣設備。

2.風電設備的系統組成

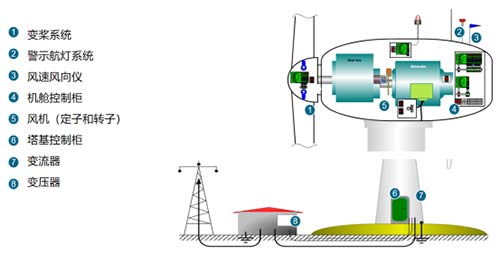

一套完整的風力發電設備包含了變槳系統、警示航燈、風速風向儀、機艙控制柜、風機定子和轉子、塔基控制柜、變流器、變壓器等。

風電浪涌保護器的選擇-風電設備的系統組成

3.風電設備防護

海陸風電防雷解決方案-風電浪涌保護器的選擇，根據IEC62305系列標準以及IEC61400-24對風機各個特殊部位的保護要求，確定風能發電系統進行防雷分區以及SPD的安裝和選用，必須要考慮:

（1）雷電防護區域(LPZ0…3)

（2）SPD符合的測試電流波形(8/20us波形和10/350us波形等)

（3）電壓保護水平(SPD的UP值)

（4）供電系統電壓及制式(230/400V和400/690V/1000V系統TN和TT等)

（5）諧波干擾等

依據標準

（1）IEC62305《雷電防護》系列標準

（2）IEC61312《雷電電磁脈沖的防護》

（3）IEC61400-24《風力發電系統的防雷》

（4）IEC61643-11《接至低壓配電系統的電涌保護器》

（5）GB50057《建筑物的防雷設計規范》

易造風電防護方案

1.風電用SPD特點

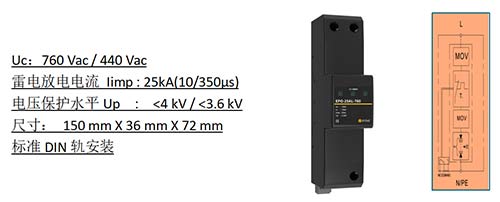

海陸風電防雷解決方案-風電浪涌保護器的選擇，采用了MG串聯技術的復合型1級SPD，持續工作電壓達760 Vac，且具有無續流、故障安全脫離和諧波耐受高達1.8 kV等優點，適用于風力發電系統的電機轉子側、變壓器低壓側和配電柜網側的保護。

風電浪涌保護器的選擇-SPD特點

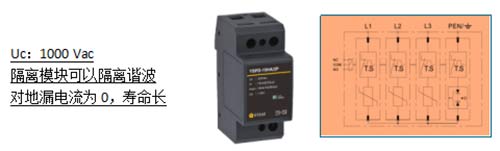

海陸風電防雷解決方案-風電浪涌保護器的選擇，對于發電機轉子側的過電壓保護，如果SPD依然按照常規方法和思路選擇SPD的參數，則存在較大的安全隱患。易造風力發電機轉子側專用SPD防震可插拔，采用特殊的隔離模塊(靜態動作電壓2000V左右) 可以很好的解決轉子側諧波過電壓對SPD造成的使用壽命和燃燒等安全隱患問題。

風電浪涌保護器的選擇+對地漏電流為0 壽命長

2.易造風電防雷解決方案

（1）變槳系統：防震可插拔模塊化電源SPD，適用于TN系統；超薄9mm信號SPD可在線檢測。

（2）警示行燈：防震可插拔模塊化電源SPD，適用于TN系統。

（3）風速風向儀：防震可插拔模塊化電源SPD，適用于TN系統；超薄9mm信號SPD可在線檢測。

（4）機艙控制柜：防震可插拔模塊化電源SPD，適用于TNC和TT系統。

（5）風機（定子和轉子）

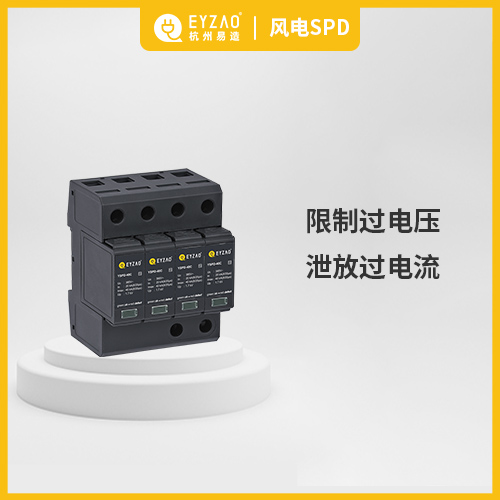

海陸風電防雷解決方案-風電浪涌保護器的選擇

風機定子側：風電專用1000V防震可插拔模塊化二級電源SPD，適用于TNC和IT系統。

風機轉子側：風電專用400/690V系統，帶2000V的隔離模塊，有效避免系統的諧波干擾。

（6）塔基控制柜：防震可插拔模塊化電源SPD，適用于TNC系統；超薄9mm信號SPD可在線檢測。

（7）變流器：防震可插拔模塊化電源SPD，適用于TNC和TNS系統。

（8）變壓器：緊湊復合型1級SPD，適用于IT，TNC系統。
