光伏儲能系統中浪涌保護器的選型-點擊查看-易造防雷

發布時間:2023-12-21 瀏覽量：3007 作者：易造科技-小古

光伏儲能系統中浪涌保護器的選型？隨著可再生能源行業的迅速騰飛，光伏儲能系統已經躍升為能源供應的關鍵角色。然而，在運作過程中，此類系統常常受到雷擊、電壓波動、電磁干擾等外部因素的干擾，這可能導致嚴重的設備故障和安全風險。以下是影響光伏儲能系統正常運行的主要障礙：

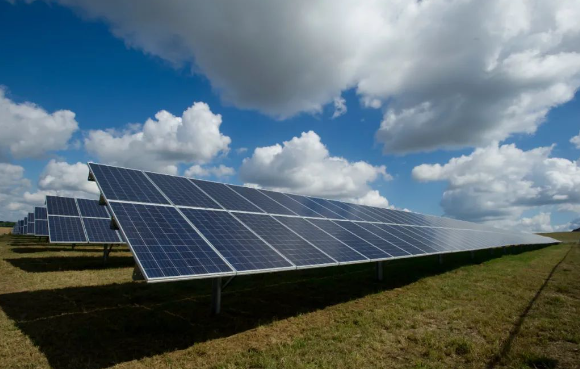

1.雷擊電涌風險

雷擊光伏陣列及接閃裝置，使得雷電流侵入逆變器直流側。

雷擊電池集裝箱及線路，使得雷電流侵入PCS(儲能變流器)與BMS（電池管理系統）。

光伏陣列及交流電網附近感應產生LEMP（雷擊電磁脈沖），侵入逆變器直流側和PCS交流側。

光伏儲能系統中浪涌保護器的選型

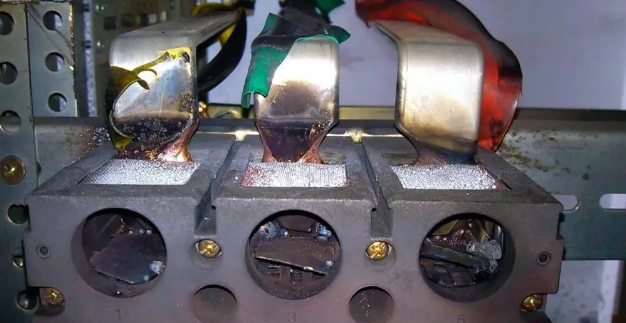

2.電涌造成的系統故障

引發儲能變流器PCS內部系統服務中斷或元器件擊穿，保護裝置拒動。

造成電池簇及電池管理系統BMS通訊元器件故障，導致BMS監測狀態異常誤告警。

引發絕緣擊穿電氣故障，導致保護裝置拒動作，短路拉弧引發火災。

光伏儲能系統中浪涌保護器的選型

為了解決上述問題，為光伏儲能系統提供雷擊浪涌解決方案，我們建議在以下位置安裝合適的浪涌保護器：

光伏陣列：安裝符合行業標準的避雷針和接地系統，以保護光伏面板免受直接雷擊。

匯流箱：在匯流箱內安裝電源避雷器，以防止雷電波侵入。

PCS（儲能變流器）：在PCS的電源和信號線路上安裝浪涌保護器，以抑制雷電波和電網擾動。

直流配電柜：在直流配電柜的電源和信號線路上安裝浪涌保護器，以防止雷電波侵入。

交流配電柜：在交流配電柜的電源和信號線路上安裝浪涌保護器，以抑制雷電波和電網擾動。

電池簇和BMS（電池管理系統）：在電池簇和BMS的通訊線路上安裝信號浪涌保護器，以防止雷電波侵入和干擾。

升壓變壓器：為升壓變壓器安裝避雷器，以防止雷電波侵入。

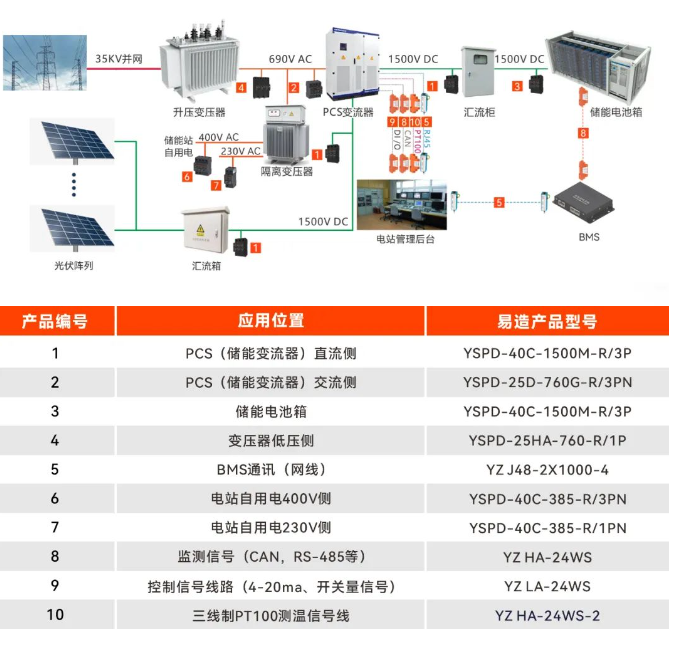

以下是光伏儲能系統各位置安裝的浪涌保護器選型配置方案圖和浪涌保護器選型表。

光伏儲能系統中浪涌保護器的選型

總之，在光伏儲能系統的設計階段，充分考慮浪涌保護器的選型和安裝是至關重要的。通過選擇合適的浪涌保護器，可以幫助系統在各種復雜環境中可靠運行，減少停機時間，提高生產效率，降低維護成本，并最終實現可持續能源的可靠供應。因此，光伏儲能系統的浪涌保護器選型不容忽視，應當作為系統設計的核心組成部分。

光伏儲能系統中浪涌保護器的選型
