雷電電磁脈沖（LEMP）和操作過電壓會對敏感的電子信息系統產生危害，因此應該采取合理有效的LEMP防護措施以避免建筑物內部的電氣和電子信息系統失效，除了在防雷區邊界采用空間屏蔽、內部線纜屏蔽外，還需要設置能量協調配合的浪涌保護器。今天小編就帶大家了解一下浪涌保護器的能量配合過程、浪涌保護器能量配合的作用和選擇要點。

1.浪涌保護器的能量配合過程

根據GB50343《建筑物電子信息技術防雷技術規范》第5.4.3 10款所示：

① 兩個限壓型SPD配合時，他們的伏安特性都是連續的（例如 MOV或抑制二極管)。

當兩個限壓型SPD標稱導通電壓(Un)相同且能量配合正確時,由于線路自身電感或串聯去耦元件LDE的阻流作用,輸入的浪涌上升達到SPD1啟動電壓并使之導通時，SPD2不可能同時導通。

只有當浪涌電壓繼續上升，流過SPD1的電流增大，使SPD1的殘壓上升，SPD2兩端電壓隨之上升達到SPD2的啟動電壓時，SPD2才導通。只要通過各SPD的浪涌能量都不超過各自的耐受能力，就實現了浪涌保護器的能量配合。

② 開關型SPD1和限壓型SPD2配合時，SPD1的伏安特性不連續（例如火花間隙(SG)、氣體放電管(GDT)，半導體閘流管、可控硅整流器、三端雙向可控硅開關元件等)，后續SPD2的伏安特性連續。

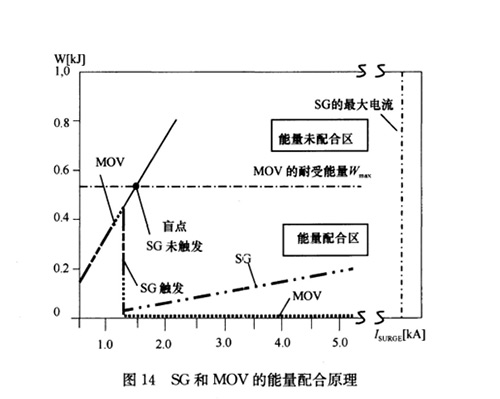

圖14說明了這兩種浪涌保護器的能量配合的基本原則。當浪涌輸入時，由于SPD1 (SG)的觸發電壓較高，SPD2將首先達到啟動電壓而導通。隨著浪涌電壓繼續上升，流過SPD2的電流增大，使SPD2的兩端電壓U2(殘壓)上升，當SPD1的兩端電壓U1(等于SPD2兩端的殘壓U2與去耦元件兩端動態壓降UDE之和)超過SG的動態火花放電電壓USPARK，即U1=U2+UDE≥USPARK時，SG就會點火導通。

只要通過SPD2的浪涌電流能量未超出其耐受能力之前SG觸發導通，就實現了浪涌保護器的能量配合。否則，沒實現能量配合。這一切取決于MOV的特性和入侵的浪涌電流的陡度、幅度和去耦元件的大小。此外，這種配合還通過SPD1的開關特性，縮短10/350ps的初始沖擊電流的半值時間，大大減小了后續SPD的負荷。值得注意的是，SPD1點火導通之前，SPD2將承受全部雷電流。

2.浪涌保護器的能量配合作用

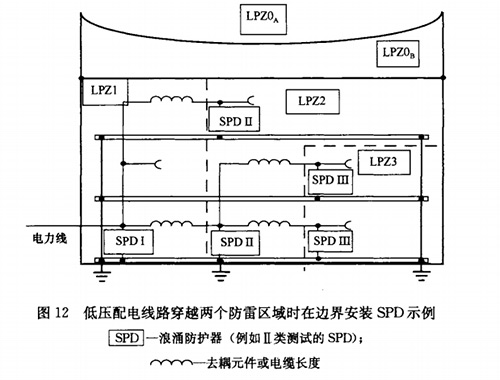

浪涌保護器的能量配合,為了避免雷電和操作過電壓引起的浪涌通過配電線路損害電子設備，按照IEC防雷分區的觀點，通常在配電線穿越防雷分區（LPZ）交界處安裝浪涌保護器（SPD），如GB50343《電子信息系統技術防雷規范》P131圖12所示：

浪涌保護器的能量配合，當線路穿越多個防雷區域，宜在每個區域交界處安裝一個電源SPD，按照能量逐級泄放原理，選擇合適的SPD，以便把雷電流導引入地，使雷電流的過電壓減少到受保護設備的耐壓值耐受能力，避免設備損壞。

3.浪涌保護器的能量配合選擇要點

根據GB50343《建筑物電子信息防雷技術規范》規定：普通SPD要達到能量配合必須遵守以下規范：

① 前級SPD1的泄流能力應比后級SPD2大得多，即通流量大得多（比如SPD1應泄放%80以上的雷電流）

② 去耦元件可采用集中元件，也可利用兩級SPD之間連接導線的分布電感；

③ 終端一級的被保護設備電壓應小于被保護設備電壓。

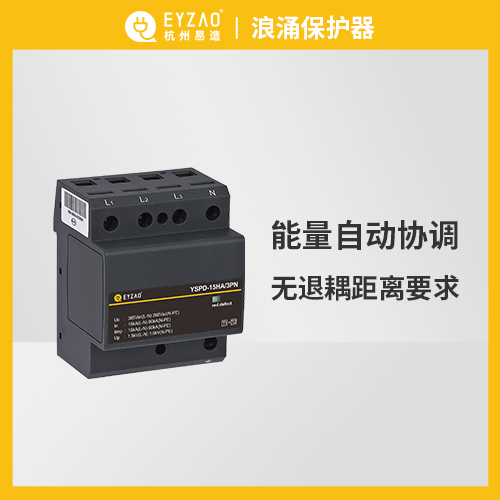

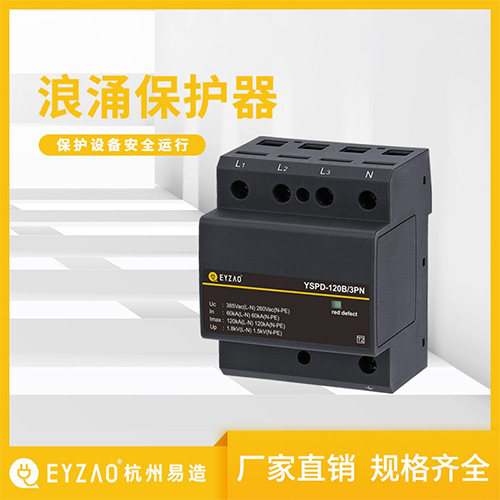

隨著防雷技術的發展，杭州易造科技有限公司研發生產了具有能量自動協調配合功能的浪涌保護器，解決了不同等級浪涌保護器的能量配合問題，在浪涌保護器選型、安裝時變得更為簡便，無需加裝退耦裝置。易造科技獨有的YZ集成技術，是目前防雷行業的前沿科技，目前被大量地應用在軌道交通、石油化工等行業。
