探秘光伏直流浪涌保護器的內部結構-值得一看【杭州易造】

發布時間:2022-03-30 瀏覽量：3999 作者：易造科技-小褚

光伏發電以清潔高效的發電方式，逐漸在新能源行業占據越來越大的比重。在防雷設計上，對于光伏系統我們也會采用特殊的光伏直流浪涌保護器來保護相關設備的運行安全。今天，小編就帶大家來好好了解一下光伏直流浪涌保護器的內部結構。

易造光伏直流浪涌保護器通常安裝在光伏系統中的光伏模塊，匯流箱，直流配電柜以及逆變器的直流側。根據防雷分區它通常有Ⅰ級和Ⅰ+Ⅱ級兩種浪涌保護器，根據它所要承受的光伏電壓大小，通常分為200,600,1000,1200,1500等型號。雖然它有能夠承受1500V光伏電壓的型號，但是對于單P的浪涌保護器來說，通常情況下最多只能承受900V的光伏電壓。那么它是怎么做到承受1500V的光伏電壓的呢？

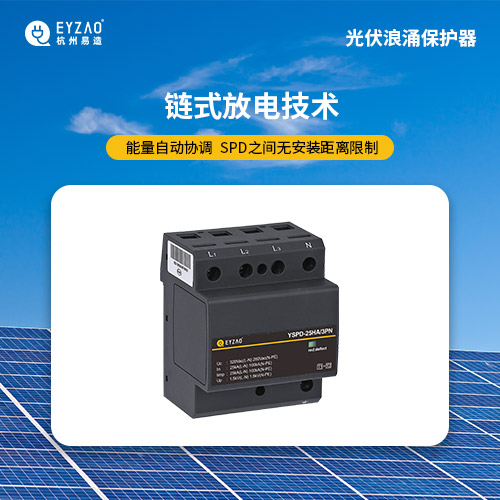

光伏直流浪涌保護器

在光伏直流浪涌保護器的內部組成上，存在幾種特殊結構，它們分別是Y型結構、U型結構、L型結構、△型結構。以Y型結構為例，它由3P組成，根據易造光伏直流浪涌保護器的原理圖不難看出它的正負端間相當于有2P浪涌保護器串聯，因此它的正負端能承受達到了1800V，滿足了1500V的要求。如上右圖所示是實際接線圖，左邊右邊接電源正負端，中間1P接地。最左邊還有一個遙信端子，用于監測浪涌保護器是否正常工作。有了這種特殊的Y型接法浪涌保護器，易造光伏直流浪涌保護器就能承受高壓直流電，從而保護直流端的相應組成部分了。

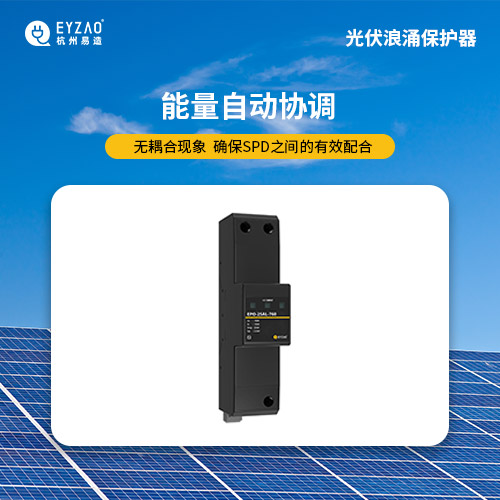

光伏直流浪涌保護器-能量自動協調

通過這篇文章的介紹，相信大家對于光伏直流浪涌保護器的內部結構有了清晰的了解，關于易造光伏直流浪涌保護器，您還想進一步了解，請咨詢易造小編。
